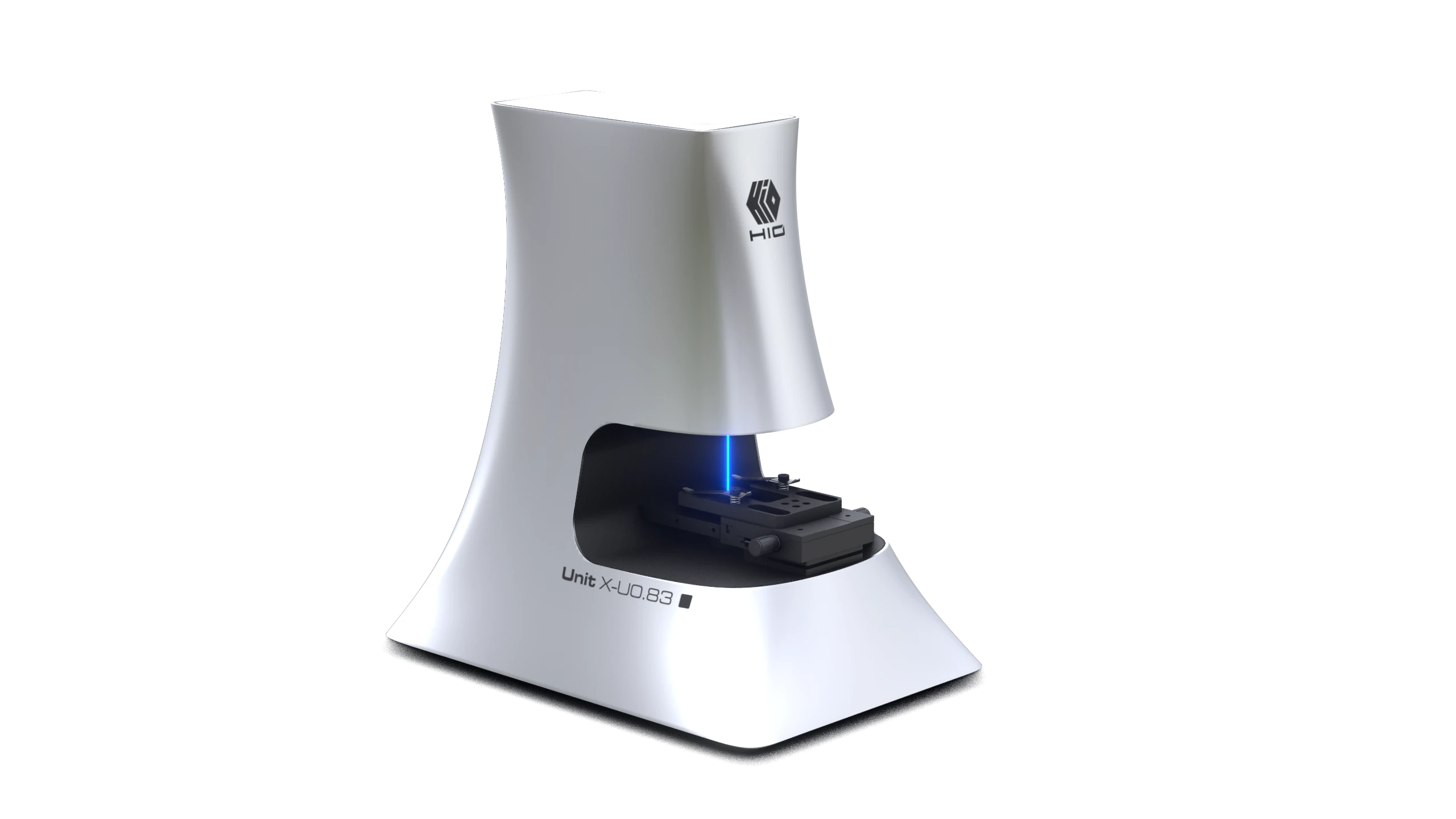

晶圆表面波前测量系统

基于Shack-Hartmann传感原理的晶圆表面形貌与波前畸变测量系统,RMS精度<1nm,全片扫描时间<60s(200mm),输出SFQR/SBIR/SORI等标准平整度参数。

产品特性
  • 基于Shack-Hartmann微透镜阵列传感原理,单次采集获取全孔径波前分布,无须逐点扫描,测量RMS重复性<0.3nm
  • 输出SFQR(前参考点位平整度)、SBIR(背参考点位平整度)、SORI、Warp等SEMI M1标准参数,兼容主流晶圆厂验收规范

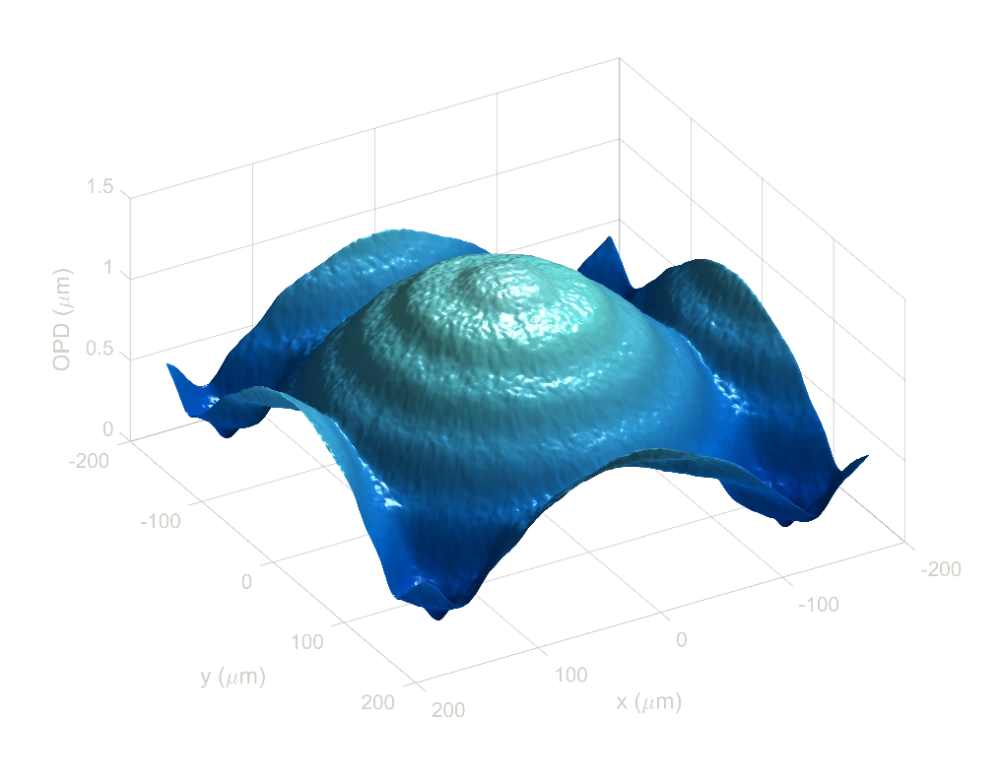

  • 波前分解支持至Zernike第37项(8阶),可单独输出离焦、像散、彗差、球差等各项像差贡献,用于工艺溯源分析
  • 支持200mm与300mm晶圆,全片扫描时间<60s(200mm),<120s(300mm),载台定位重复精度<0.5μm
  • 内置温度补偿与振动隔离,保证在产线环境下的长期测量稳定性,漂移量<0.1nm/hour
应用场景
  • 晶圆制造商的平整度出厂检测:SFQR、Warp按SEMI M1规范量化输出,支持良品/不良品自动分拣
  • CMP工艺监控:研磨后全片平整度图及局部形变分布,用于识别抛光均匀性问题与靶点漂移
  • 薄膜应力表征:沉积前后Warp差值测量,计算等效薄膜双轴应力(Stoney方程),精度<5MPa
  • 先进封装键合前平整度控制:TSV减薄后晶圆及载体晶圆的形貌检测,确保键合间隙均匀性
技术参数
测量RMS精度< 1nm
-
RMS重复性< 0.3nm (3σ)
-
测量范围(Warp)±500μm
空间分辨率≤ 5mm(位点)
全片扫描时间< 60s(200mm)
-
长期漂移< 0.1nm/hour
-
表示该参数支持定制化
核心优势
  • 单次采集全孔径波前,无须逐点扫描
  • 输出SFQR/SBIR/SORI/Warp,兼容SEMI M1规范
  • Zernike 37项分解,支持工艺溯源
  • 温度补偿与振动隔离,漂移<0.1nm/hour
  • RMS重复性<0.3nm (3σ),产线级稳定性

提交技术需求

请提供您的工艺节点、产线规格与检测指标,我们将在1个工作日内提供技术回复
