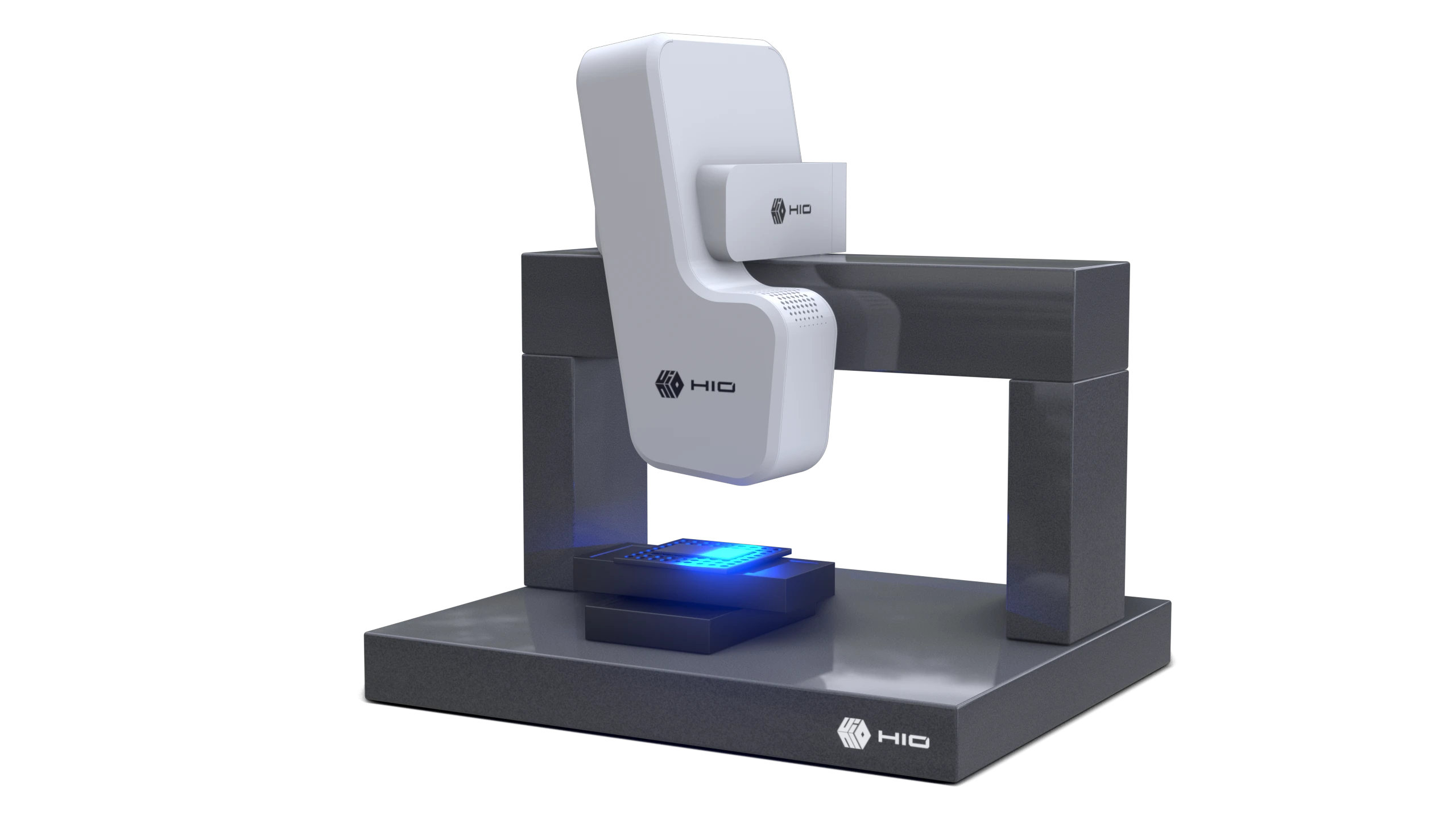

晶圆级缺陷检测模块

面向半导体前道制程的晶圆表面缺陷检测模块,最小可检测缺陷尺寸≥0.5μm,支持200mm/300mm晶圆,可按工艺节点与产线规格定制。

产品特性
  • 采用多模态同轴/斜射照明与高分辨率线阵传感器,在全晶圆扫描中实现亚微米级颗粒与图案缺陷的稳定检出
  • 基于CNN的缺陷分类模型,对划痕、颗粒污染、图案桥接、开路等典型缺陷类型的分类准确率>98%,经产线验证
  • 缺陷坐标输出精度<2μm(3σ),支持与晶圆厂MES/SPC系统的标准化数据接口(SEMI E30/E40兼容)
  • 支持200mm及300mm晶圆,载台重复定位精度<1μm,配备FOUP接口支持全自动晶圆传输
  • 检测配方可按照工艺节点、缺陷规格与误报率要求独立调优,支持多配方切换与版本管理
应用场景
  • 集成电路制造前道工序质量控制:光刻后检测、CMP工后检测、扩散工序颗粒监控
  • MEMS与功率半导体制造:深刻蚀工序后的图案完整性检测与颗粒来源追溯
  • 晶圆厂设备工程(EE):新工艺引入阶段的缺陷基线建立与工艺窗口监控
  • 先进封装:RDL层及重布线结构的缺陷检测与良率分析
技术参数
最小可检测缺陷≥ 0.5μm
晶圆尺寸200mm, 300mm
检测速度< 45s/片(200mm)
-
坐标输出精度< 2μm (3σ)
-
载台重复定位< 1μm
-
缺陷分类准确率> 98%
-
表示该参数支持定制化
核心优势
  • 亚微米级稳定检出,无需逐批调参
  • CNN分类模型准确率>98%,经产线验证
  • FOUP全自动传片,兼容SEMI E30/E40接口
  • 多配方版本管理,支持工艺切换
  • 缺陷坐标精度<2μm (3σ),支持精确复检

提交技术需求

请提供您的工艺节点、产线规格与检测指标,我们将在1个工作日内提供技术回复
